电缆寻径仪

      产品特点：超长工作时间GPS地理定位功能自动成图，测绘一体化超强抗干扰巡线助手有效探测场站密集管线

      有效探测0~20m超深管线精准定位和测深，操作简单技术参数接收机主要技术参数线圈结构水平线圈×2，垂直线圈×2，

      罗盘线圈×1处理器双核高速CPU，快速定位&测深干扰滤波5Hz超窄带滤波器，发射-接收频率一一对应Anti-Clutter抗杂波滤波器，

      自动滤除杂波接收频率无源法：Power /50Hz/Radio/CPS有源法：SD/256/640/8.44K/32.8K/82.5K

     信号定位信号数字/条形图/音频/峰值线/左右定位箭头等探测精度±2.5%（定位精度）；±2.5%（测深精度）

     测深范围0~20m

     电源高容量充电电池，工作时间＞40小时

     Cable-P 6500管线巡视仪由美国Vivax-Metrotech集团公司的国际顶尖研发团队精心打造，融合5Hz超窄带滤波器、蓝牙无线通讯、

     GPS定位、自动成图、测绘一体化等最先进技术，具有超强抗干扰能力、精准定位和测深等优异探测性能，适用于复杂管线、密集管线、

     超深管线等的探测和巡线，是维护单位的最佳选择。

     发射机主要技术参数输出频率SD/双频信号/256/640/8.44K/32.8K/82.5K最大输出10W(输出功率) / 1000mA(输出电流)

     电源高容量充电电池，工作时间＞40小时

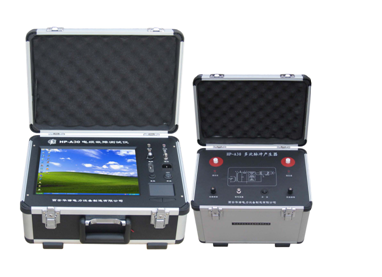

全智能多次脉冲电缆故障测试仪

产品特性：

◆ 国内领先采用工控嵌入式计算机平台系统，全电脑XP系统操作平台，集成化软件测试，并配有电缆故障测试软件。

◆ 国内领先采用12.1in大屏幕触摸系统，触摸笔触控鼠标双操控，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程铝合金机箱，防震防潮实现极强稳定性。

◆ 采用最新的USB通信接口，采集信号稳定，主机可自动选择最低6.25MHz、最高达100MHz五种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。

◆ 软件实现低压脉冲、多次脉冲法全自动识别搜索，波形故障拐点自动卡位，故障距离仪器自动读取并显示，,同屏三区显示波形, 同屏随机显示十个低压脉冲波形供选择，同时实现自动和人为处理两种模式 ,使得对波形实现双重卡位操作，双游标移动可精确到0.15米，提高粗测精度，减少波形误差。

◆ 独特的多次脉冲法产生器设计,现场无须倒线即可完成三种方法测试,且一次放电，可得十次低压短路脉冲波形,大大降低了大振荡的干扰，多次脉冲产生器体积小，重量仅为5KG，真正实现全套设备轻便化。

◆ 主机支持主机自带WIFI接收功能，专用3G软件可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作（选配）。

◆内置现场波形和现场实物接线图，利于现场测试比对和日常学习，并能自动生成测试报告。

◆ 关键的精确定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。

◆高压放电部分三种可供用户选择，国内领先全新的8.4kg HDG-350+高频高压电源替换65kg试验变压器和操作箱，HDG-350内置电容一体化高频高压电源高压冲击部分，适用范围广，真正综合轻便化，国内领先。

测试指标：

1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。

3、可测量长度已知的任何电缆中电波传播的速度。

4、可测试电力电缆埋设路径及埋设深度。

显示方式：12.1英寸工业级液晶触摸屏（XP操作平台） 　　存储空间：固定8G

测试方法：低压脉冲法、冲闪电流法、多次脉冲法　

操作方式：双操作，触摸笔兼触控鼠标操作

测试距离：不小于60km                          　     最短测试距离（盲区）：0-5米或无盲区

精确定点误差：±0.2m                          　      测试误差：系统误差小于±1%

多次脉冲产生器：冲击电压≤40KV　

分辨率：V/fm；V为传波速度m/μs；软件游标0.10米。

仪器采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自适应脉宽）

电源与功耗：　　AC　220V±10%　不大于15W　　　DC　12V（7AH）　不大于20W

待机时间：可连续使用6小时左右。                 主机重量：7kg

外形尺寸：180mm×300mm×400mm                    温度-20℃～﹢40℃，相对湿度80%。

服务方式及技术：a、3G无线远程同步测控服务（选配）； b、手机安卓版测试软件服务（选配）；c、波形邮件传输实时分析服务。

路径仪技术指标：

信号频率：15KHz正弦波                                 输出功率：Pomax≥100W

输出阻抗：Zo=Zc(电缆特性阻率)                         震荡方式：断续

主机重量：9.8kg                                       环境温度：－10℃～＋40℃

外形尺寸：180mm×300mm×400mm                         相对湿度：RH≤85%（25℃）

高频高压发生器技术指标：

◆一体化高压电源技术指标：

1、纯一体化设计，数字化显示，内置式电容、接线简单、易操作；

2、具有电压调节、自动稳压和自动保护功能；

3、输出高压具有单次脉冲和连续脉冲功能，分别配合故障测试仪和定点仪查找故障点；

4、输出高压具有直流输出，可以外接球隙进行工作，应用多元化；

5、软件控制真空冲击打火放电，自适应放电及脉冲周期；

6、具有应急停止键、自动放电功能，急停或停机自动降压放电，安全可靠；

7、连续工作时间不少于6小时，满足电缆故障测试的最长工作时间；

8、工程机箱设计，结构紧凑，体积小，重量轻，便于单人携带。

输出方式：脉冲输出、直流输出             输出电压：负压，0～-35kv连续可调

工作电流：≤40mA                         工作模式：单次脉冲、连续脉冲、直流输出

内置电容：2uF/35kv（4uF/35kv）           放电能量：≤1225J（2450J）

脉冲周期：3s～8s 自适应                  自动放电：停机自动放电

工作电源：工频220V±10%                 工作温度：-10℃～40℃

工作湿度：≤80%                          海拔高度：≤1000米

外形尺寸：478(L)*370(W)*448(H) mm        重    量：≤28kg
