- 详情简介：

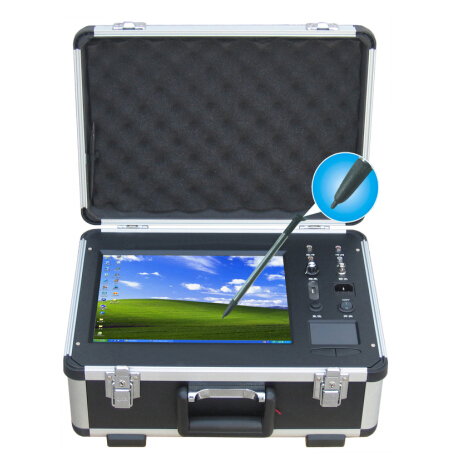

RL-50/60全智能电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性，用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，提高了仪器的使用功能和利用价值以及便捷的现场环境操作。
-
性能特点 -
技术参数 -
配置清单 -
资料下载
-
性能特点：
◆采用工控嵌入式计算机平台系统，整套系统将故障测试和路径寻测部分二和一，锂电供电、便于携带、方便测试。
◆采用12.1英寸大屏幕触摸系统，全电脑XP操作平台集成化软件，彻底告别电缆仪单片机时代，并配有电缆故障测试软件和电缆资料管理软件.
◆采用USB通信接口，采集信号稳定，主机自动选择采样频率，低6.25MHz，高100MHz五种频率供您选择，既能提高测试精度，又能满足不同长度电缆的测试要求。
◆软件实现故障自动搜索，距离自动显示，双游标移动可精确到0.15米，（RL60双游标移动可精确到0.1米）提高了测试精度。
◆强大的波形处理功能和网络服务功能，测试的波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，减少误差。
RL60波形可任意压缩、扩展，重叠，同屏随机显示十个低压脉冲波形供您选择叠加定位，提高测试精度，减少误差。
◆选配一款无线上网卡，可实现随时随地无线上网的技术服务，给用户现场测试提供及时、准确波形分析和指导，似专家指导，使您无忧工作。
◆ 20G～80G（可选）内存多类现场波形和现场实物接线图，轻轻一点即可使用，电缆资料管理软件可做完善的电缆档案管理，为电缆的维护工作和精确定位提供参考和帮助。

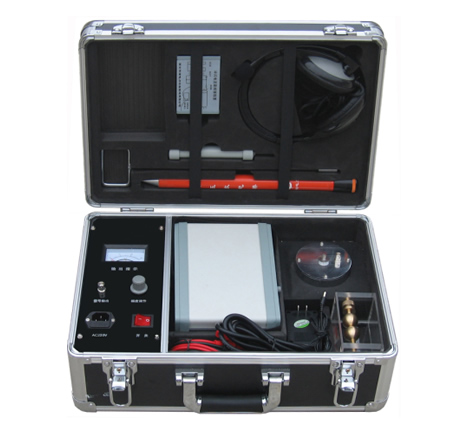

◆ 关键的精确定点仪部分，直接数字显示测试者离故障点距离，是同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
◆研制智能组合式采样器，取代了烦琐的现场接线，具有波形直观，容易分析，与高压完全隔离，对主机、操作人员绝对安全的特点。
◆ RL60高压放电部分三种可供用户选择，RD-G35高频高压电源8.4kg替换65kg试验变压器和操作箱。

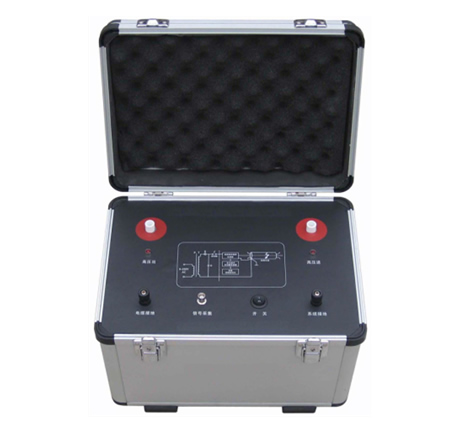

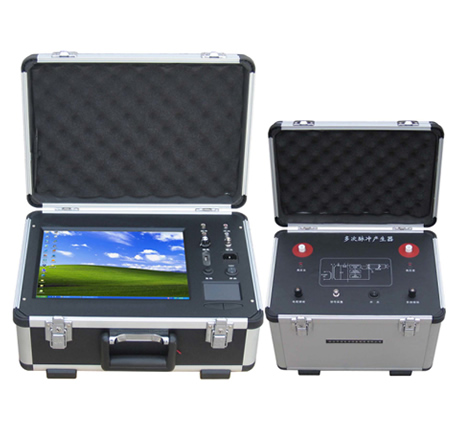

◆ RL60多次脉冲法产生器一次放电，十次低压脉冲，短路波形直观叠加，容易分析，多次脉冲产生器体积小，重量仅为5KG，真正实现全套设备轻便化。
-
技术参数：
RL50
RL60
测试距离
不小于40KM
不小于30KM
显示方式
12.1英寸工业级液晶屏（XP操作平台）
测试方法
低压脉冲法、冲闪电流法、直闪电流法
低压脉冲法、冲闪电流法、多次脉冲法
操作方式
双操作，触摸笔兼触控鼠标操作
精确定点仪误差
±0.2m
储存方式
40G内存
固定移动两方式20G/2G
20G～80G（可选）
测量距离（盲区）
0-5米
多次脉冲产生器
无
冲击电压≤40KV
测试误差
系统误差小于± 1%
分辨率
V/50m；V为传波速度m/μs；软件游标0.15米。
仪器采样频率
6.25MHz、10MHz、25MHz、50MHz、100MHz、（自适应脉宽）
通信接口
USB接口
电源与功耗
AC 220V±10% 不大于15W
DC 12V（7AH） 不大于20W
待机时间
可连续使用4小时左右。
工作条件
温度－20℃～＋40℃，相对湿度80%
管理
电缆埋设路径分布示意图。用户管理区域内所有电缆的资料的详细档案：包括电缆分布图、编号、起始位置、埋设深度及时间、电缆介质、接头位置、维修记录、故障产生原因、试验报告、电缆测试记录等信息。
路径仪技术指标
信号频率：15KHz正弦波
输出功率：Pomax≥100W
输出阻抗：Zo=Zc(电缆特性阻率)
震荡方式：断续
重量：9.8kg
环境温度：－20℃～＋40℃
外形尺寸：180mm×300mm×400mm
相对湿度：RH≤85%（25℃）
-
