仪器组成

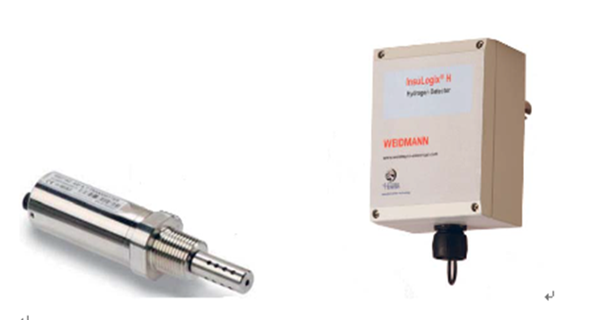

InsuLogix   H 氢气监测仪，MMT162微水传感器，不锈钢外壳信号处理器，以及基于WINDOW用户调试界面。

仪器应用

通过H2和微水监测高压充油电气设备的故障条件

量程

25   – 20,000 mL/L

H2O: 0-100%RH

精确度

H2：读数20%或者25ppm，取较大值

H2O：±2RH%

响应时间（阶跃变化的50%）

H2：小于60min

H2O：1min

探头处油压

绝对真空至0.7   MPa

环境工作温度

-40°C   到+55°C

储存温度

-40°C   到+85°C

油温范围

-40°C   到+ 105°C

数据存储（闪存）

一小时测量间隔，可存储一年的数据

对碳氢化合物（CO2,   C2H2, C2H4, CO等等) 的敏感度

小于2%

继电器

三个常开和常闭继电器（系统，注意，警告）

模拟输出

三个4-20 mA （H2   PPM，   H2O%RH， T ^o   C）

报警指示灯

三个（与继电器同步）

LED读数显示

6位数字显示

串行输出和协议

RS232,   RS485 MODBUS

电源

110V—240V， 50/60 Hz

质量担保

两年

预期寿命

大于10年

安装

利用3/4MNPT三通阀将传感器直接安装于变压器阀门上

尺寸

传感器探头长度为100.48mm，安装时露在外面的探头长度最大为44.45mm

标准

IEC60529, IEC60068-2-1/2/6,   IEC61000-4-2/4/5/8, CE
