开关柜红外热成像监测系统
  • 详情简介:

    开关柜红外热成像监测系统适用于,开光柜测温,开关柜在线监测,开关柜红外测温,开关柜测温系统,开关柜无线测温系统,开关柜在线测温装置,无线式开关柜测温系统,开关柜柜内测温,高压开关柜温度监测,开关柜触头测温,开关柜无线测温




  • 性能特点
  • 技术参数
  • 配置清单
  • 资料下载
  • 性能特点:

    l开关柜、电缆隧道综合监测,通过兼容多种监测模块,更为确切地判断设备温度、局部放电活动状态、开关特性等,并区分现场干扰;

    l监测软件用来对任意多台开关柜进行监测管理,为每个开关柜建立运行状态数据库,长期对状态数据进行采集存储,得到温度的长期运行状态变化趋势;

    l运用我司研发的红外热成像技术,超低内存占用率,最多可兼容32路红外热像仪(可扩展64路),可堆叠使用;

    l多种传输方式:根据现场情况,可选有线、无线、网桥数据传输;

    l高灵敏度红外探测器和高分辨率可见光探测器,可对场景中重要电气设备进行全天候的实时温度监测,探测电气设备的温度变化,实现精准测温;

    l支持双光融合、画中画等图像处理技术,实现热成像和可见光图像融合叠加,提高对图像细节的辨识度

    l实时监控:区域内场景情况的远程实时温度分析和远程实时状态监视

    l高灵敏度0.05℃@30℃;

    l支持红外图像细节8倍放大,可见光图像放大;

    l区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测功能;

    l支持3D降噪功能、AGC自动增益调节、15种伪色彩可调节、DDE图像细节增强功能;

    l具有背景干扰热源擦除功能,测温准确、防止误报警

    l自动预警:当监测到异常状态时自动生成故障告警信息自动预警,监测系统自身出错自动生成错误告警信息

    l超宽频检测:具有宽频信号捕获能力,可覆盖 10kHz~1.5GHz 超宽频带;

    l专业分析:针对局部放电信号特性采用时域、频域谱分析、脉冲序列分析、小波分析等不同的数字信号处理技术,可对内部放电、电晕放电、悬浮电位放电等典型放电类型做出分类识别;

    l故障定位:通过相位识别及幅值比较方法实现对开关柜内局部放电的精确定位;

    l高速采集:采用 ADC+FPGA+ARM 数字化信号采集,具有极强的电磁兼容和抗干扰能力,保证监测数据的准确性;

    l多样化预警模式:当局部放电量超标时,及时通过以太网主动向上一级管理设备发出报警信号,同时分析放电特征量,并以二维和三维模式显示。

    l支持联动功能,如消防水炮、风扇、PLC控制等

    l系统兼容模拟量、开关量、RS232/485、无线2.4G、Zigbee等多种接口形式,满足不同类型、不同功能的传感器接入,实现监测数据的无缝采集。

    l系统集成了本地触摸LCD展示接口,可就地查看监测信息,同时,也可通过WEB及移动APP功能远程查看数据。


    适用范围:

    电厂、变电站

    铁路无人值守变电站

    工厂开关柜

    开关柜生产厂家


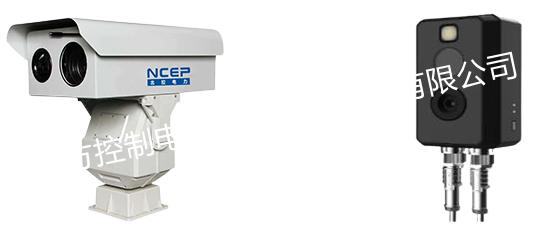

         变电站监测-双视红外热成像仪                 开关柜红外热成像传感器





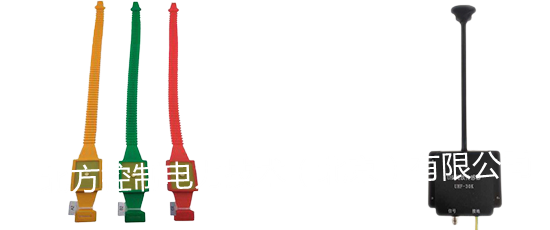

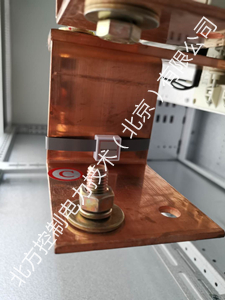

            无线测温传感器                      UHF局部放电传感器

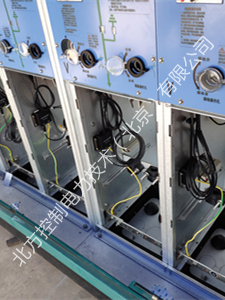

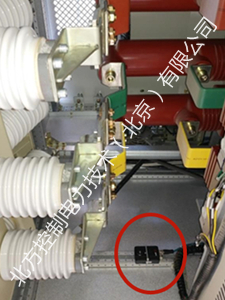

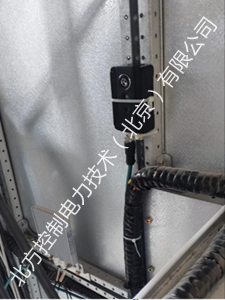

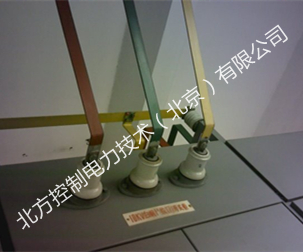

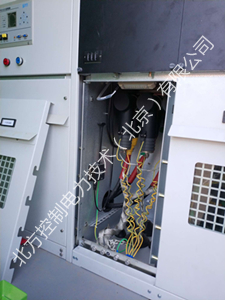

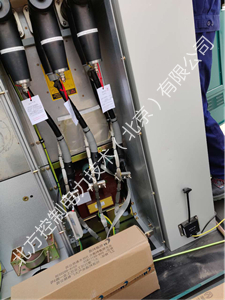

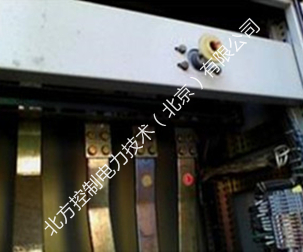

    现场安装场景展示



    集合兼容多种传感器,实现有线/无线数据采集、传输、分析、存储等功能,具有多级管理、报警输出、联动、上传专用系统等功能模块;还可根据用户现场情况或要求进行产品和系统的二次开发。



    监测模块包括:

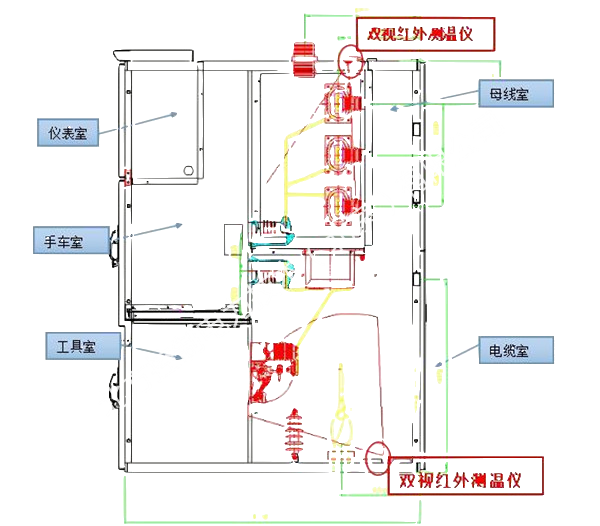

    红外热成像温度监测模块(广角大范围监测,用于开关柜内全幅画面测温)

    无线测温监测(用于动、静触头的温度监测)

    开关柜局部放电监测模块(包括TEV传感器、特高频传感器)

    断路器机械特性激光监测模块

    可将柜体内原有无线测温传感器或局部放电传感器兼容至系统(需二次开发)。

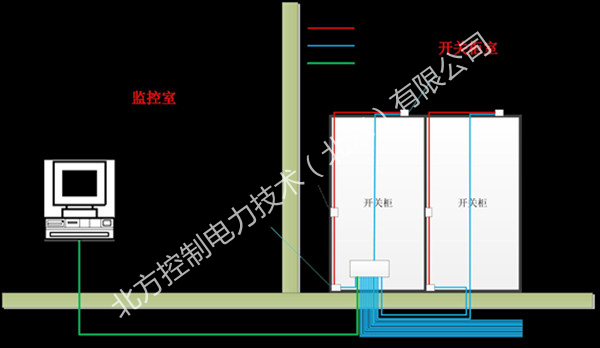

    系统支持LoRa、WiFi、3G/4G无线通信接口和RS485、1000BASE以太网有线通信接口,系统组网架构如下图所示。



    双光谱成像/双目热成像

    ◼ 可见光+热成像目标更清楚

    ◼ 更容易发现异常目标

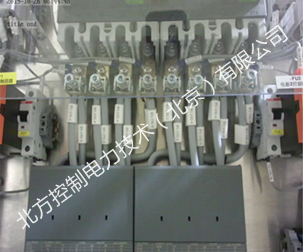

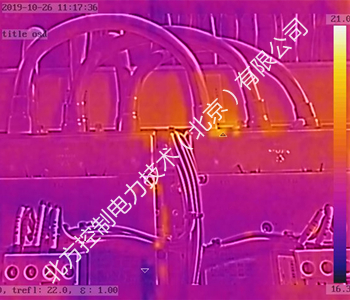

    供电局高压开关柜红外在线监测

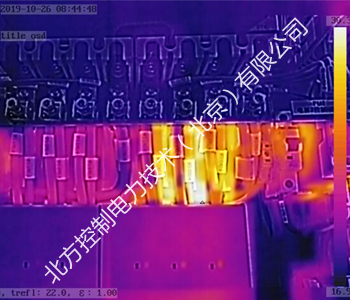

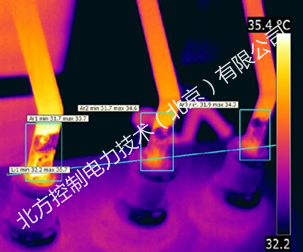

    红外实时广角大范围监测,用于开关柜内全幅画面测温可以掌握任意位置的温度,不会因为遗漏点而造成重大损失。


    变电站高压开关柜红外在线安全监测系统

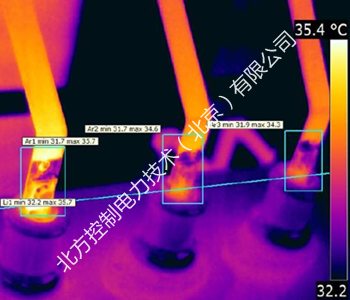

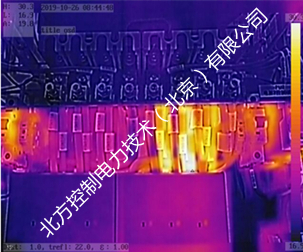

    红外实时监测覆盖整个高压开关柜,过载的保险丝,接触不良的问题点,都会实时监测,及时发现问题并报警,不会因为未被发现而持续蔓延,而造成重大财产损失。


  • 技术参数:

    名称

    项目名称

    技术参数

    开关柜红外热成像仪



    传感器类型

    氧化钒非制冷型探测器

    最大图像尺寸

    160*120

    响应波段

    8~14μm

    NETD(噪声等效温差)

    <40mk(@30°C,F#=1.1)

    焦距/最小成像距离

    1.8mm/0.1m

    视场角

    90°

    F

    1.1

    帧频

    25

    测温范围

    -20-150℃或100-350

    精度

    ±2℃或读数的±2%

    无线测温传感器



    测温范围

    -40℃ ~+200℃度,采用高精测温探头

    无线通信方式

    433MHz或2.4G

    测温通道

    每个测温端具备独立的序列号,最多12800种(避免传感器混淆);

    电磁干扰

    形成电磁屏蔽,不受周围金属磁场干扰,在强电磁场情况下稳定工作

    传输距离

    200米,空旷传输

    测温的精度

    ±0.5~2℃

    开关柜局部放电监测单元



    传感器类型

    TEVUHFAE

    检测灵敏度

    1pC

    综合检测

    采用不同类型传感器信号,更为确切地判断局部放电活动状态,并区分现场干扰;

    专业分析

    可对内部放电、电晕放电、悬浮电位放电等典型放电类型做出分类识别;

    多样化预警模式

    当局部放电量超标时,及时通过以太网主动向上一级管理设备发出报警信号,同时分析放电特征量,并以二维和三维模式显示。

    开关柜机械特性监测装置




    主回路 CT 二次电流


    断路器分/合闸线圈电流


    断路器储能电机电流


    断路器控制回路电压


    断路器分/合闸时间


    断路器分/合闸速度


    断路器分/合闸同期性

    断路器触头行程

    智能汇控柜/IED单元(可选择壁挂式)



    供电

    220V AC供电,具有断路器和保险丝保护

    通讯

    多路RJ45 网口、多路光纤交换机、RS232/485接口、开关量、模拟量、2.4G/433MHz等多种接口。

    继电器输出

    485-I/O继电器、声光报警器

    工控机

    12.1英寸彩色触摸屏显示,windows10系统、硬盘1T、内存4G、处理器I7、独显2G

    系统

    支持红外热成像监测系统软件NCIR1000B/2000B/3000B/NK1000B子站软件,

    系统功能

    支持历史数据、趋势分析查询、告警事件查询,可进行事件、趋势、记录、存储等功能。
