电气设备红外热成像监测系统
  • 详情简介:

    电力红外热成像监测系统

    适用于变压器在线监测装置(系统),变电站红外热成像系统、变电站红外在线监测系统,高压开关柜安全监测系统、发电厂防自燃监测系统、发电厂红外温度监测系统。

  • 性能特点
  • 技术参数
  • 配置清单
  • 资料下载
  • 性能特点:

    产品特点

    运用我司研发的红外热成像技术,超低内存占用率,最多可兼容 32 路红外热像仪(可扩展 64 路)

    高分辨率高清图像:384x288/640X512 非制冷探测器

    可见光和红外双光谱,具备监控和测温功能

    实时监控:区域内场景情况的远程实时温度分析和远程 实时状态监视

    高灵敏度 0.05℃@30℃

    全实时显示,支持自动/半自动/手动聚焦

    15 种调色板可选(包括铁红、彩虹、黑白、黑白反转 等)。

    支持红外图像细节 8 倍放大,可见光图像 30 倍放大

    区域入侵侦测、越界侦测、进入区域侦测、离开区域侦 测功能

    支持 3D 降噪功能、AGC 自动增益调节、15 种伪色彩可 调节、DDE 图像细节增强功能

    具有背景干扰热源擦除功能,测温准确、防止误报警

    自动预警:当监测到异常状态时自动生成故障告警信息 自动预警,监测系统自身出错自动生成错误告警信息

    预警模块:超温预警、低温预警、温差预警、区域温 差预警、温升温降预警、设备故障告警

    深度学习烟火识别(定制):多级烟雾检测识别,高效 检测、减少误报火点检测识别功能

    特制高透光率红外专用镀膜玻璃,耐高温、防灰尘、 防划伤

    支持联动功能,485 接口、4-20mA、TCP/IP 协议转 发 PLC 控制等功能

    防护等级 IP67,防雷、防浪涌、防突波

    含有 128 个预置位,支持点、面、线、框、任意图 形等兴趣点

    室内、室外安装,全天候使用

    可搭载轨道机器人进行红外监测

    支持水冷、风冷高温防护罩式应用于高温环境监测

    实时 10 个可移动点,10 个可移动区域(最高温、 最低温捕捉、平均温度测量),线测温。

    云台: 360°水平连续旋转+90°~ -90°垂直转动  特制散热技术,防止因过热测温不准 100VAC~240VAC。随机配置遮阳罩、雨刮器, 标配自动加热组件; 可选配镜头吹扫模块;具有自动加热装置, 保证设备在低温条件下长时间稳定工作。 具备 128 个预置位,预置位包括云台水平  和垂直的位置和镜头的焦距位置。



    undefined

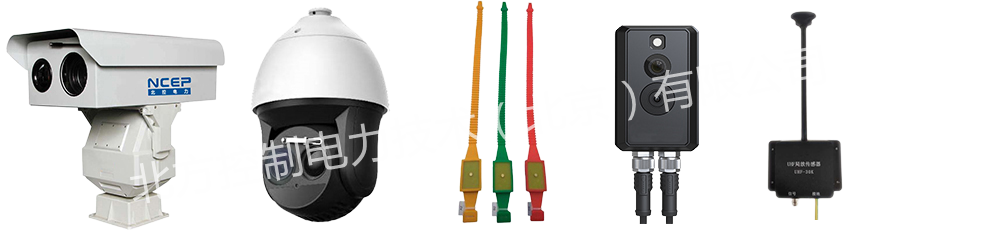

                双视红外热成像仪       双视红外热成像球形仪                       无线测温传感器           开光柜红外传感器   UHF局部放电传感器

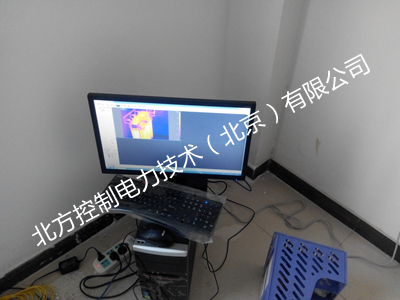

    现场安装场景展示


    undefinedundefinedundefinedundefined

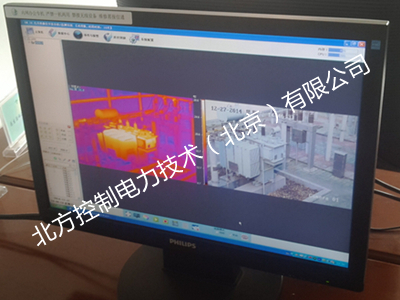

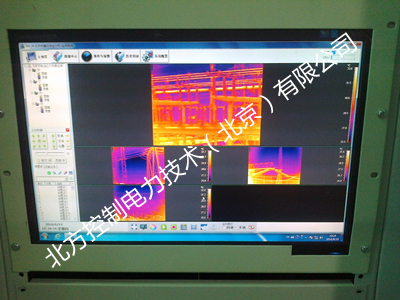

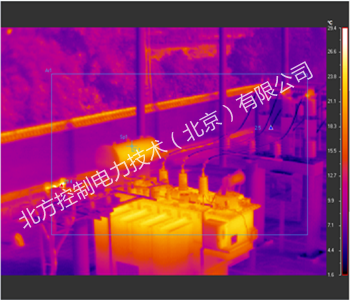

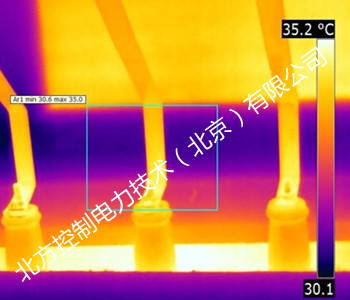

    双光谱变电站红外监测

    将监测系统安装在变压器等周围,通过光纤传 输,在监控室即可完成对设备的监控。

    undefinedundefinedundefinedundefined

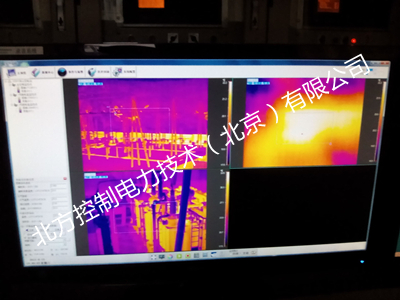

    双光谱高压线路红外监测

    24小时、全天候、全覆盖对变电站所有电力 设备进行热分布场实时监控,实时掌握设备运行状 态,发现异常温升立刻报警。

    undefinedundefinedundefinedundefined

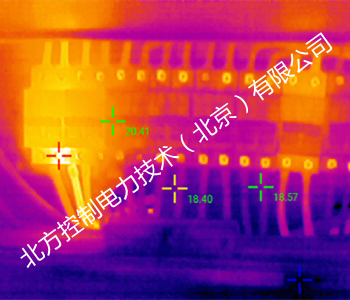

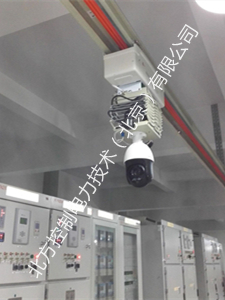

    高压开关柜红外在线安全监测系统

    红外实时监测覆盖整个高压开关柜,过载的保险丝,接触不良的问题点,都会实时监测,及时发现问题并报警,不会因为未被发现而持续蔓延,而造成重大财产损失。

    undefinedundefinedundefinedundefined

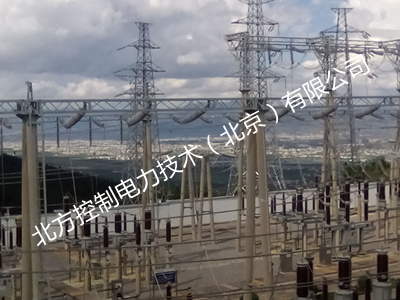

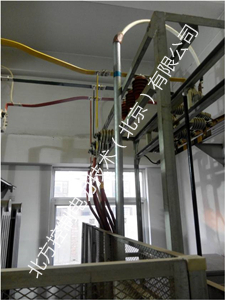

    云南保山变电站实景图展示

    undefinedundefinedundefinedundefinedundefinedundefinedundefinedundefined

  • 技术参数:


    热像仪参数

    机械指标

    探测器类型非制冷焦平面微热型
    防护等级IP67
    像素384x288/640X512 非制冷探测器
    水平连续转动360°连续旋转
    视场角/最小焦距25°×19°/0.4m,其他镜头可选
    垂直转动+90°~ -90°
    热灵敏度≤0.04℃/0.05℃@30℃
    水平转动速度 0.1°~40°/S
    帧频50/60HZ
    垂直转动速度 0.1°~40°/S
    聚焦自动/手动电调焦
    出线孔数量/规格 1-G-3/4”或者 M25X1.5
    波长8-14um
    防护 带制冷和加热功能,支持雨刷
    测温范围-20℃-+550℃
    安装方式固定支架、基座、立柱
    精度 ±2℃或±2%
    电气指标

    测温校正自动/手动
    输入电压220VAC/DC24V/DC12V
    图像控制15 种调色板可选 (包括铁红,彩虹,黑白,黑白反转等)
    工作电流 ≤1A
    原始图像采集后端手动采集单帧原始数据图像
    功耗 ≤100W
    图像存储MPEG-4 实时连续图像记录  单幅拍照保存,BMP 格式
    通讯方式RS-485、RJ45
    模拟视频输出 PAL/NTSC
    通讯速率/通讯协议多种、可设置
    数字视频输出 RJ-45 以太网输出, MPEG4 数字视频 原始测温数据
    预置位数量128
    串口RS485 输出
    预置位精度≤0.1°
    网口RJ-45 以太网连接 用于图像,数据传输,仪器操控等
    自动加热低于-10℃时启动自动加热
    报警接口开关量报警输出
    电气连接3 芯电缆连接电源  2 芯屏蔽电缆连接控制信号  2 组同轴电缆输出红外和可见光 视频信号  UTP5 电缆用于热像仪控制



    环境指标




    大气压力80~110KPa



    环境温度-40℃~+60℃



    相对湿度95%RH(+25℃)
