煤场综合安全监测系统
  • 详情简介:

    适用于煤场综合安全监测系统、圆形煤场防自燃监测系统、储煤仓防爆红外监测系统、封闭煤场安全监测系统、输煤皮带红外防火安全监测系统、粉尘监测系统、气体监测系统。

  • 性能特点
  • 技术参数
  • 配置清单
  • 资料下载
  • 性能特点:



    煤场综合安全在线监测系统可实时监测煤场的温度,从而起到防止发生自燃的预防作用,温度异常马上告警。 防爆等级:Ex d IIC T6 G,适用于ⅡA、ⅡB、ⅡC级 ,1区、2区危险场所,T1-T6组爆炸性气体环境中。 粉尘浓度监测系统用于监测煤场粉尘实时浓度。气体监测系统,在自燃起火的初期,由于低温氧化会产生一氧化碳,同时氧气的浓度也发生变化,因此需要设置一氧化碳和氧气和甲烷的检测装置,进行实时监测,浓度过高时早期及早发现,及时采取措施。

    undefined

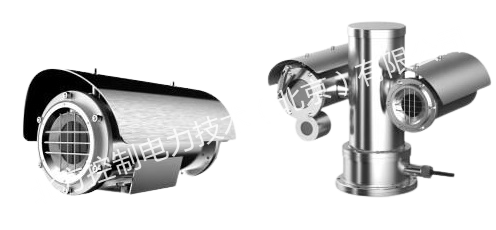

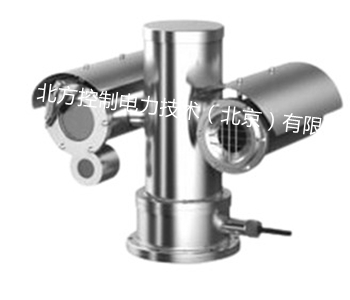

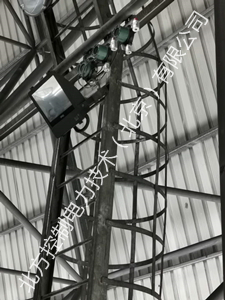

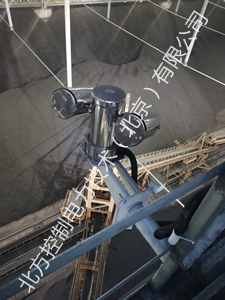

                防爆型单仓摄像头                    防爆型双仓云台摄像头


    undefined

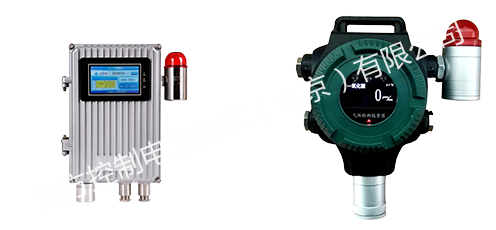

                   粉尘监测系统                              气体监测系统

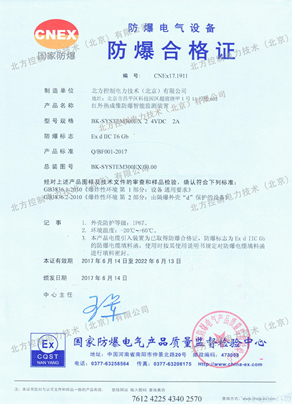

    煤场安全监测系统资质展示

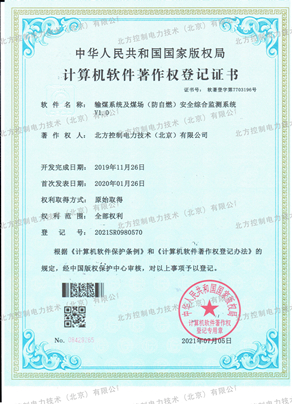

    输煤系统及煤场安全综合监测子站系统V1.0           输煤系统及煤场安全综合监测子站系统V1.3

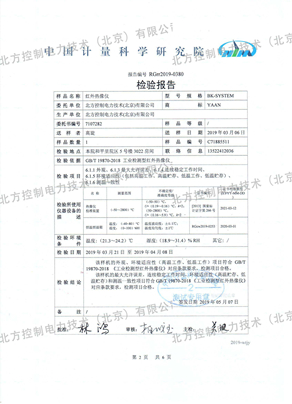

                    工业级红外热成像检验报告                                  红外热成像防爆智能监测装置


    产品特点



    信息共享平台化:可在局域网内授权多级子站或同级多个子站浏览和实时监测,与主站软件监测数据共享

    高分辨率高清图像:384x288/640X512 非制冷探测器

    实时 10 个可移动点,10 个可移动区域(最高温、最低温捕捉、平均温度测量),温度报警(颜色),可选功能: 线测温,等温分析,温差测量。

    测温范围:-20℃~+550℃,15 种调色板可选(包括铁红、彩虹、黑白、黑白反转等)。

    可见光和红外双光谱,具备监控和测温功能

    全实时显示,支持自动/半自动/手动聚焦

    自动预警: 超温预警、低温预警、温差预警、区域温差预警、温升温降预警、设备故障告警

    支持红外图像细节 8 倍放大,可见光图像 30 倍放大

    区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测功能

    支持 3D 降噪功能、AGC 自动增益调节、15 种伪色彩可调节、DDE 图像细节增强功能

    具有背景干扰热源擦除功能,测温准确、防止误报警

    深度学习烟火识别(定制):火点检测识别、多级烟雾检测识别

    特制高透光率镀膜防爆红外玻璃,耐高温、防灰尘、防划伤

    可搭载轨道机器人进行红外监测

    兼容可燃气体监测(CO,CH4,其他),粉尘浓度监测、热电偶温度监测

    支持联动功能,如消防水炮、风扇、PLC 控制等

    监测现场可配置子站智能控制柜,方便现场巡检人员查看调阅监测数据和图像

    云台: 360°水平连续旋转+90°~ -90°垂直转动  特制散热技术 可选红外玻璃加热功能,除霜,保证测试精确

    防护等级 IP67,防水、防尘;防雷、防浪涌、防突波

    含有 128 个预置位,支持点、面、线、框、任意图形等兴趣点

    支持第三方管理平台接入,如 DCS 系统、安全消防系统或视频监控系统。

    综合监测智能汇控柜:兼容红外热成像仪、可燃气体探测器、粉尘浓度监测仪、热电偶等;支持历史数据、趋势分析查询、告警事件查询,可进行事件、趋势、记录、存储等功能。


    产品应用


    undefinedundefined

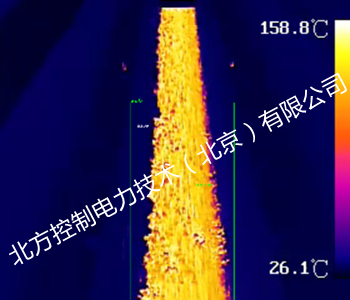

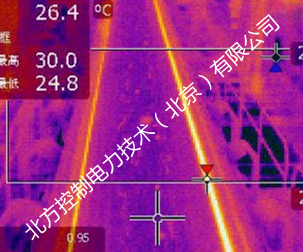

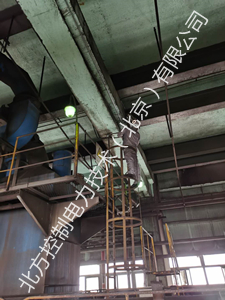

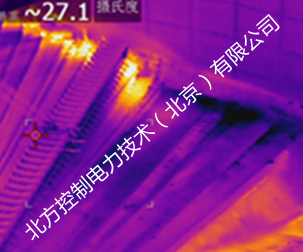

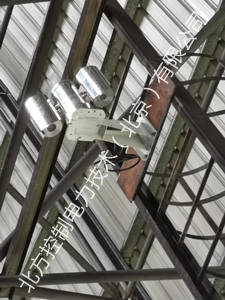

    输煤皮带防火监测

    undefinedundefined

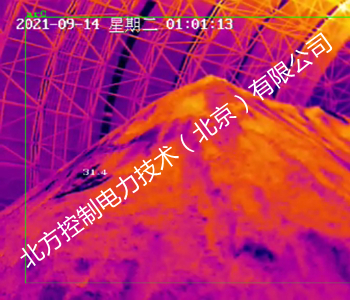

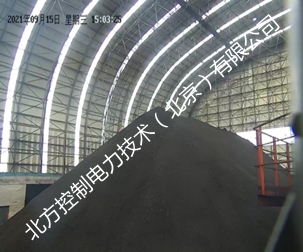

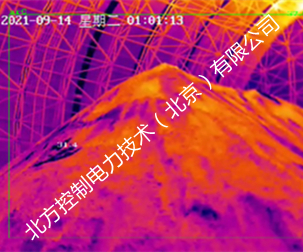

     煤场煤堆防火监测

    undefinedundefined

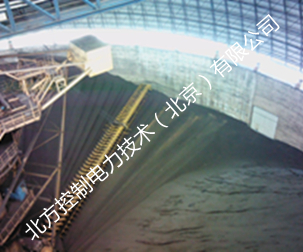

    电厂圆形煤棚防火红外监测

    undefined

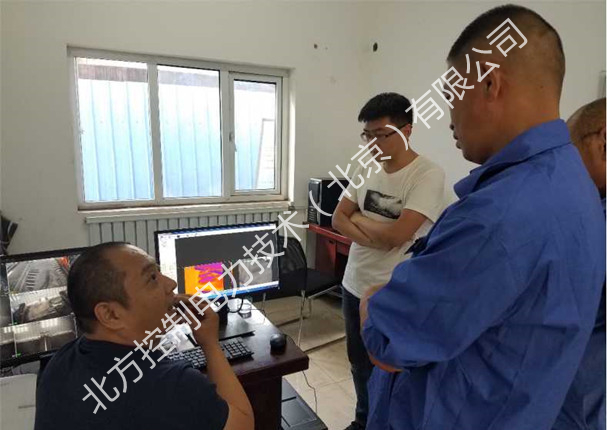

    煤场综合安全监测办公室现场图片

    undefined

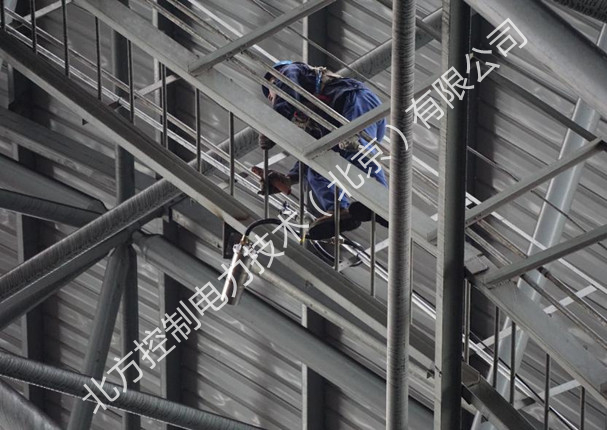

    工人安装现场照片

    undefined

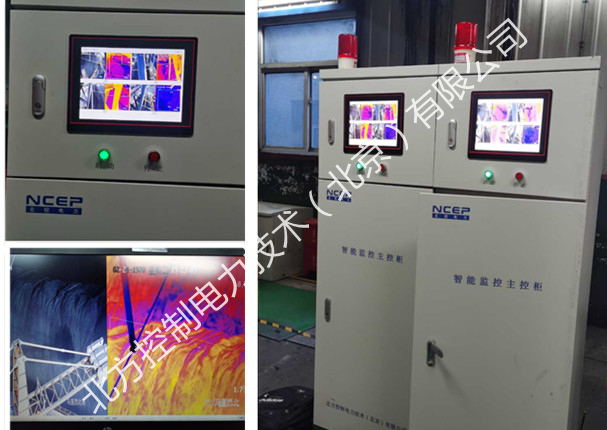

    北控电力智能监控主控柜



  • 技术参数:
    认证
    防爆云台
    防爆标志

    Ex d IIC T6 Gb材质不锈钢304或者316L
    防爆合格证号
    CNEx17.1911防护等级IP67
    热像仪参数水平连续转动360°连续旋转
    探测器类型
    非制冷焦平面微热型垂直转动+90°~ -90°
    像素
    384x288/640X512非制冷探测器水平转动速度0.1°~40°/S
    视场角/最小焦距
    25°×19°/0.4m 其他镜头可选垂直转动速度0.1°~40°/S
    热灵敏度
    ≤0.04℃/0.05℃@30℃出线孔数量/规格

    1-G-3/4”或者M25X1.5

    帧频
    50/60HZ重量/运输重量32Kg / 35Kg
    聚焦
    自动/手动电调焦安装方式固定支架、基座、立柱
    波长
    8-14um云台电气指标
    测温范围
    -20℃-+550℃输入电压220VAC
    精度
    ±2℃或±2%工作电流≤1A
    测温校正
    自动/手动功耗≤100W
    图像控制
    15 种调色板可选 (包括铁红,彩虹,黑白,黑白反转等) 通讯方式RS-485、RJ45
    原始图像采集
    后端手动采集单帧原始数据图像通讯速率/通讯协议多种、可设置
    图像存储
    MPEG-4实时连续图像记录预置位数量128
    模拟视频输出
    PAL/NTSC预置位精度≤0.1°
    数字视频输出
    RJ-45以太网输出,MPEG4数字视频,原始测温数据自动加热低于-10℃时启动自动加热
    串口
    RS485输出电气连接3芯电缆连接电源,

    2芯屏蔽电缆连接控制信号

    2组同轴电缆输出红外和可见光视频信号

    UTP5电缆用于热像仪控制

    网口
    RJ-45以太网连接,用于图像,数据传输,仪器操控等环境指标
    报警接口
    开关量报警输出大气压力  80~110KPa
    摄像机参数,以下为典型配置,其它规格的摄像机经确认后可作为选配。环境温度-40℃~+60℃
    制式
    NTSC, PAL相对湿度 95%RH(+25℃)
    扫描方式
    逐行扫描扩展功能(选配)
    自动/手动
    1/4″SONY CCD粉尘监测
    行扫描
    15.625KHz测温(热电偶无线测温)
    场扫描
    50Hz物位监测
    像素
    分辨率795(H) x 596(V)三相电参数
    镜头
    高性能23倍光学变倍镜头 / 自动聚焦,F1.6, f=3.6~82.8mm / 10倍电子放大其他

    最小焦距
    0.01m(广角)/ 1.0m(长焦)建议使用的配件
    视场角
    54°(广角)/ 2.5°(长焦) BK-Jxd防爆接线盒
    最低照度
    0.1Lux(彩色)/ 0.02Lux(黑白)BK105EX防爆控制箱
    线数
    540线(彩色)/ 600线(黑白)BK-B16云台支架
    信噪比
    > 50dB

    视频输出
    BNC接口 / 1.0±0.2Vp-p / 75Ω

    BK1600F气体报警控制器NG650固定式气体检测报警器
    工作电压
    AC-220V技术规格

    SNG650-DF、SNG650-DZ、SNG650-AF

    SNG650-AZ可选

    适配探测器容量
    2/4/6/8/12/16/20/24通道供电电压

     DC 24v、DC 24v、AC 220v 、

     AC 220v可选

    密码保护
    4位数字信号输出方式

    4~20mA信号、RS 485信号、

    4~20mA信号、RS 485信号可选

    模拟信号输入
    4~20mA 线制三线制、四线制、可选
    数字信号输出
    485信号信号隔离模块可选
    控制输出
    1个干接点控制输出可选1个干接点
    控制输出
    1个220VAC报警器属性
    功耗
    ≤100W结构型式一体式结构
    浓度单位
    %LEL、ppm、%VOL防护等级IP66
    测量范围
    10、20、100、200、1000、2000等防爆标志Ex d II CT6 Gb;Ex tD A21 IP66 T80℃
    分辨率
    1、0.1、0.01报警方式声音≥85dB;红色光
    气体类型
    CO、CO2、CH4、H2S、O2、SO2、H2 等报警值级别一级、二级两个级别
    报警方式
    声音报警  报警值设置可自行设置报警值
    报警值
    一级、二级报警级别

    零点微调
    检测数值和显示数值一致性显示方式LED显示+可选OLED显示
    工作温度
    -10℃~+50℃操作方式按键操作+可选红外遥控操作)
    工作湿度
    ≤95%RH安装方式壁挂;横管;竖管
    外形尺寸
    120mm*300mm*400mm(主机箱)最大功耗<2.5w
    BK1600F软件基本参数螺纹接口M20x1.5-6H;内螺纹
    采样时间间隔
    <0.2S工作温度(-40~70)℃
    显示更新速度
    1S工作湿度(10-95)%RH无凝露
    存储
    报警记录存储(1000条)整机重量1.5~2.0kg



    外形尺寸220x200x110mm



    主体材料压铸铝
    BK300 粉尘浓度监测仪
    建议使用的配件

    测定原理光散射原理BK-Jxd防爆接线盒
    测定对象含有粉尘作业场所的粉尘质量浓度BK105EX防爆控制箱
    测量误差≤±10%BK-B16云台支架
    总粉尘浓度测量范围0.1mg/m3~1000mg/m3 或者根 据客户定制单仓固定式、双仓固定式热像仪、除云台 外、技术参数同上

    显示方式数码管


    信号输出4-20MA、RS485 接口任选一种


    工作电压DC24V 工作电流:≤200mA


    采样流量2L/min
