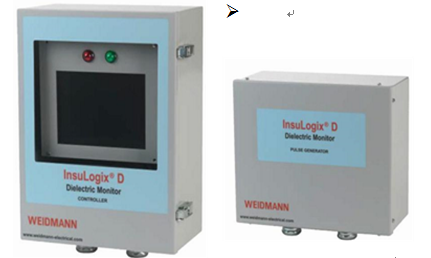

仪器组件

专用耐压测试探头，高压直流脉冲发生装置和带有人机界面的控制装置

应用

有载调压分接开关，油断路器，变压器／电抗器及其他高压油浸式电力设备

油取样

直接接触油

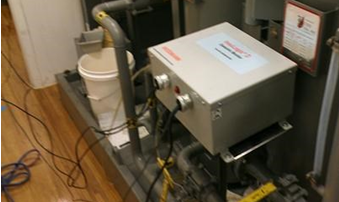

安装

内联到油过滤环路或者阀门

探头压力

100 psi （689Kpa，6.89bar）

尺寸

测试探头: 3.5“ x 0.75“ (89 x 19 mm) 控制器 :16 x 12 x 7 in.  (406 x 305 x   178 mm) 脉冲发生器: 13 x   11 x 7 in.  (330 x 280 x 178 mm)

重量

控制器 : 22lbs (10 kgs);脉冲发生器: 21lbs (9.5 kgs)

测量间隔

一天1-4次，每次测试发出5次脉冲

诊断输出

Normal正常, Caution注意 or Warning报警

继电器输出

可选

输出串口和协议

RS232, RS485, MODBUS RTU

户外防护

IP57

操作温度范围

-20 ~70°C

环境温度范围

-40 ~65°C

电源

110-240 VAC, 50/60 Hz, max. 500W

参照标准

工业Class A, CE认证. IEC61000-6-2:2005, EN61000-62:2005,   IEC61000-6-4:2006,EN61000-6-4:2007,

EN61000-3-2:2006/A1:2009/A2, EN61000-3-3:2008
