旋转电机局放在线监测系统
首页 > 产品展示 > 电气局放检测 > 旋转电机局放在线监测系统
PD-MIMS-03/06
- 详情简介：
PD-MIMS-03/06 是为电动机和汽轮发电机定子绕组提供自动与连续局放测量的经济型仪器，可连续监测发电机/高压电机内部的局部放电信号，其中的局部放电信号通过安装于 A.B.C各相的耦合电容式传感器检测。随后系统采用QM/NQN法对设备内的局部放电进行分析。系统局部放电信号检测范围为 200kHz~300MHz。
-
性能特点 -
技术参数 -
配置清单 -
资料下载
-
性能特点：
－可按发电机/高压电机逐相进行检测参数设定
－正常运行模式
－报警，提供早期潜伏性故障报警
－自动运行模式
－显示部件：
－系统运行状态
－报警
－操作系统：Win 98/NT/2000/XP 操作系统
－数据管理：
－相位/幅值/PPS 3D数据；
－QM/NQN 趋势分析；
－根据波形包络曲线进行局部放电脉冲计数
－数据分析：
－相位/幅值/PPS 3D显示及分析
－QM/NQN 显示

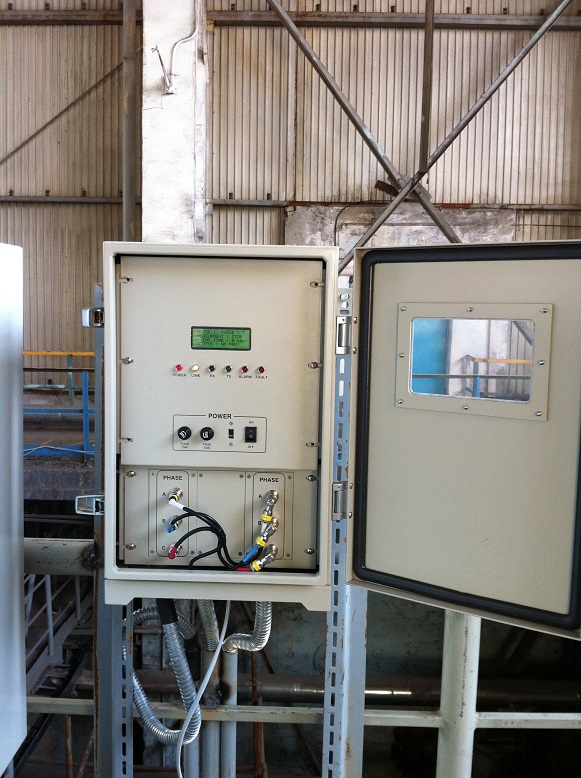

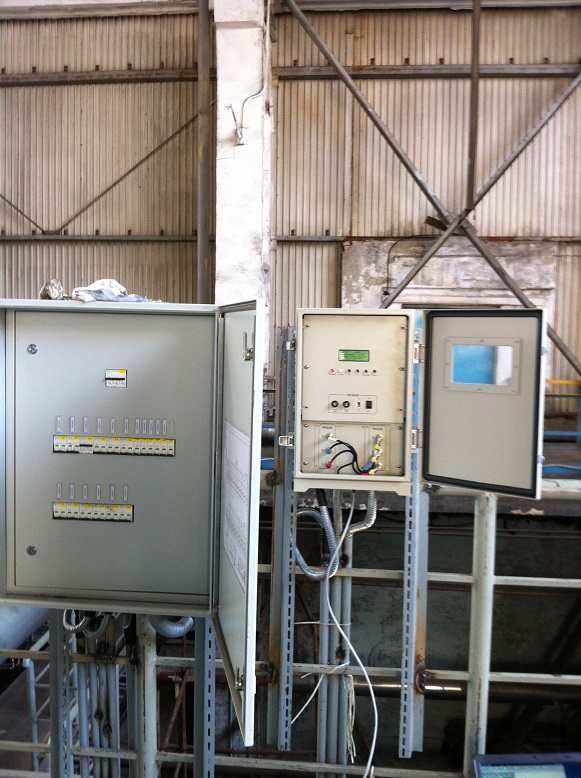

－安装类型：固定安装式
－通道数：3，6，9，12
－传感器：

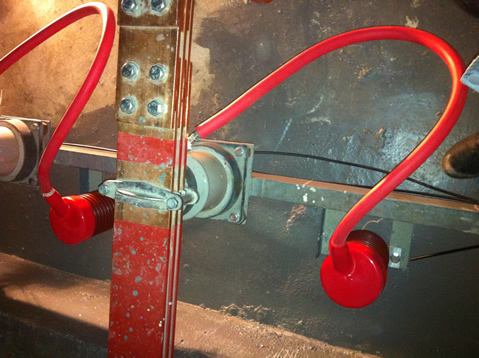

－传感器类型：环氧云母电容式耦合传感器(80pF/18KV)
－带宽：200KHz~300MHz
－应用范围：发电机/高压电机
-
技术参数：
－通讯方式：
－RS-232: 15m (19200 bps)
－RS-422: 500m (19200 bps)
－工作电源：110/240VAC, 50/60Hz, 1A/0.5A
－工作环境：工作温度：0~70°C；湿度：10%~90% 无凝露
－外形尺寸：320(宽) x 404(高) x 208(深)mm;
－重量：8.2kg
-
