- 详情简介：
BK-SYSTEM300EX防爆型红外热成像在线监测系统
适用于封闭煤场防火监测，煤仓防火监测、易爆气体环境设备红外监测、化工厂防爆环境监测、
煤矿红外温度监测等易燃易爆场合。
-
性能特点 -
技术参数 -
配置清单 -
资料下载
-
性能特点：

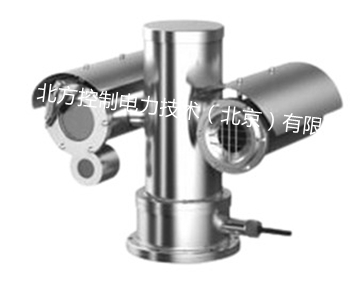

防爆型单仓摄像头 防爆型双仓云台摄像头

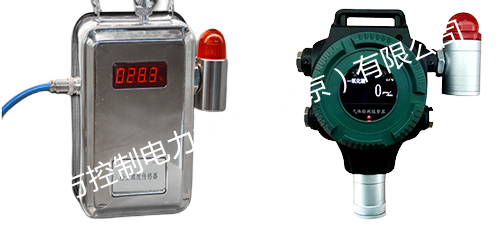

粉尘监测系统 气体监测系统
工业级红外热成像检验报告 红外热成像防爆智能监测装置
唯有智者 防患于“未燃”
防爆等级：Ex d IIC T6 Gb
适用于ⅡA、ⅡB、ⅡC级 ,1区、2区危险场所,
T1-T6组爆炸性气体环境中
产品特点
l 信息共享平台化：可在局域网内授权多级子站或同级多个子站浏览和实时监测，与主站软件监测数据共享
l 高分辨率高清图像：384x288/640X512非制冷探测器
l 实时10个可移动点，10个可移动区域（最高温、最低温捕捉、平均温度测量），温度报警（颜色），可选功能：线测温，等温分析，温差测量。
l 测温范围：-20℃~+550℃，15种调色板可选（包括铁红、彩虹、黑白、黑白反转等）。
l 可见光和红外双光谱，具备监控和测温功能
l 全实时显示，支持自动/半自动/手动聚焦
l 自动预警： 超温预警、低温预警、温差预警、区域温差预警、温升温降预警、设备故障告警
l 支持红外图像细节8倍放大，可见光图像30倍放大
l 区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测功能
l 支持3D降噪功能、AGC自动增益调节、15种伪色彩可调节、DDE图像细节增强功能
l 具有背景干扰热源擦除功能，测温准确、防止误报警
l 深度学习烟火识别（定制）：火点检测识别、多级烟雾检测识别
l 特制高透光率镀膜防爆红外玻璃，耐高温、防灰尘、防划伤
l 可搭载轨道机器人进行红外监测
l 兼容可燃气体监测（CO,CH4,其他），粉尘浓度监测、热电偶温度监测
l 支持联动功能，如消防水炮、风扇、PLC控制等
l 监测现场可配置子站智能控制柜，方便现场巡检人员查看调阅监测数据和图像
l 云台： 360°水平连续旋转+90°~ -90°垂直转动特制散热技术，可选红外玻璃加热功能，除霜，保证测试精确
l 防护等级IP67，防水、防尘；防雷、防浪涌、防突波
l 含有128个预置位，支持点、面、线、框、任意图形等兴趣点
l 支持第三方管理平台接入，如DCS系统、安全消防系统或视频监控系统。

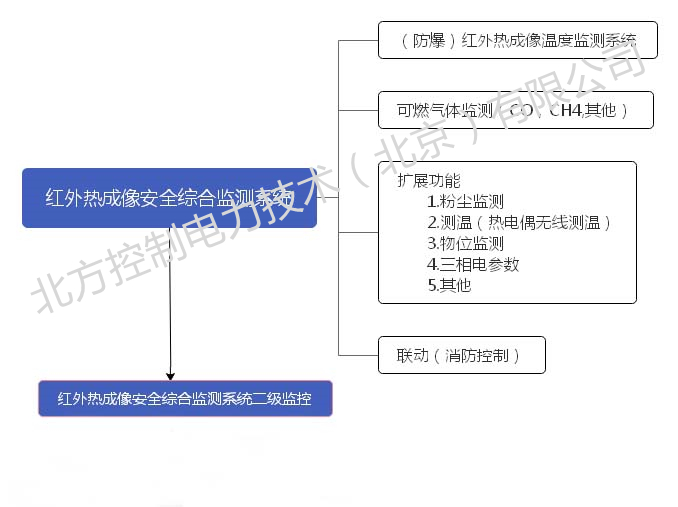

l 综合监测智能汇控柜：兼容红外热成像仪、可燃气体探测器、粉尘浓度监测仪、热电偶等；支持历史数据、趋势分析查询、告警事件查询，可进行事件、趋势、记录、存储等功能。
界面展示

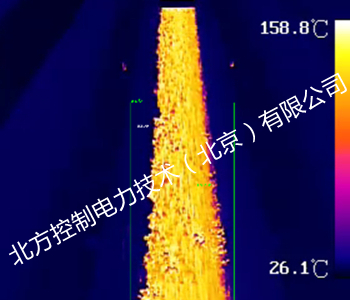

部分应用范围

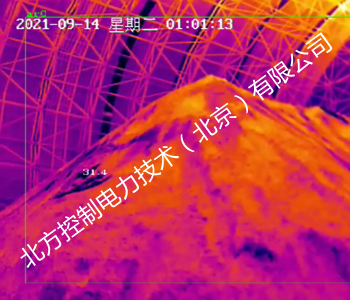

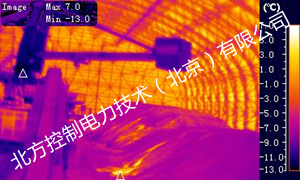

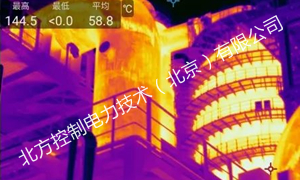

气化炉监测应用 煤场安全监测应用 化工管路监测应用

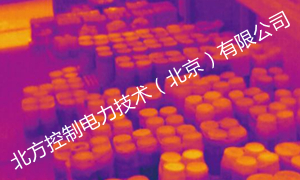

MTO装置监测应用 输油管道监测应用 危化品仓库监测应用

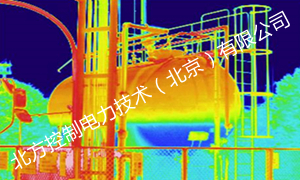

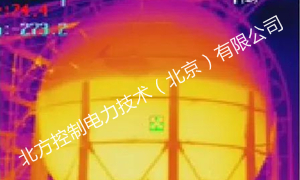

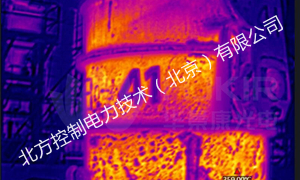

储罐监测应用 熔炉监测应用 消防工程监测应用
-
技术参数：
认证 防爆云台 防爆标志 Ex d IIC T6 Gb 材质 不锈钢304或者316L 防爆合格证号 CNEx17.1911 防护等级 IP67 热像仪参数 水平连续转动 360°连续旋转 探测器类型 非制冷焦平面微热型 垂直转动 +90°~ -90° 像素 384x288/640X512非制冷探测器 水平转动速度 0.1°~40°/S 视场角/最小焦距 25°×19°/0.4m 其他镜头可选 垂直转动速度 0.1°~40°/S 热灵敏度 ≤0.04℃/0.05℃@30℃ 出线孔数量/规格 1-G-3/4”或者M25X1.5
帧频 50/60HZ 重量/运输重量 32Kg / 35Kg 聚焦 自动/手动电调焦 安装方式 固定支架、基座、立柱 波长 8-14um 云台电气指标 测温范围 -20℃-+550℃ 输入电压 220VAC 精度 ±2℃或±2% 工作电流 ≤1A 测温校正 功耗 ≤100W 图像控制 11种调色板可选(包括铁红,彩虹,黑白,黑白反转等) 通讯方式 RS-485、RJ45 原始图像采集 后端手动采集单帧原始数据图像 通讯速率/通讯协议 多种、可设置 图像存储 MPEG-4实时连续图像记录 预置位数量 128 模拟视频输出 PAL/NTSC 预置位精度 ≤0.1° 数字视频输出 RJ-45以太网输出,MPEG4数字视频，原始测温数据 自动加热 低于-10℃时启动自动加热 串口 RS485输出 电气连接 3芯电缆连接电源， 2芯屏蔽电缆连接控制信号
2组同轴电缆输出红外和可见光视频信号
UTP5电缆用于热像仪控制
网口 RJ-45以太网连接，用于图像,数据传输,仪器操控等 环境指标 报警接口 开关量报警输出 大气压力 80～110KPa 摄像机参数，以下为典型配置，其它规格的摄像机经确认后可作为选配。 环境温度 -40℃~+60℃ 制式 NTSC, PAL 相对湿度 95%RH(+25℃) 扫描方式 逐行扫描 扩展功能（选配） 自动/手动 1/4″SONY CCD 粉尘监测 行扫描 15.625KHz 测温（热电偶无线测温） 场扫描 50Hz 物位监测 像素 分辨率795(H) x 596(V) 三相电参数 镜头 高性能23倍光学变倍镜头 / 自动聚焦，F1.6, f=3.6～82.8mm / 10倍电子放大 其他 最小焦距 0.01m（广角）/ 1.0m（长焦） 建议使用的配件 视场角 54°（广角）/ 2.5°（长焦） BK-Jxd 防爆接线盒 最低照度 0.1Lux（彩色）/ 0.02Lux（黑白） BK105EX 防爆控制箱 线数 540线（彩色）/ 600线（黑白） BK-B16 云台支架 信噪比 > 50dB 视频输出 BNC接口 / 1.0±0.2Vp-p / 75Ω BK1600F气体报警控制器 SNG650固定式气体检测报警器 工作电压 AC-220V 技术规格 SNG650-DF、SNG650-DZ、SNG650-AF
SNG650-AZ可选
适配探测器容量 2/4/6/8/12/16/20/24通道 供电电压 DC 24v、DC 24v、AC 220v 、
AC 220v可选
密码保护 4位数字 信号输出方式 4～20mA信号、RS 485信号、
4～20mA信号、RS 485信号可选
模拟信号输入 4～20mA 线制 三线制、四线制 数字信号输出 485信号 信号隔离模块 可选 控制输出 1个干接点 控制输出 可选1个干接点 控制输出 1个220VAC 报警器属性 功耗 ≤100W 结构型式 一体式结构 浓度单位 %LEL、ppm、%VOL 防护等级 IP66 测量范围 10、20、100、200、1000、2000等 防爆标志 Ex d II CT6 Gb；Ex tD A21 IP66 T80℃ 分辨率 1、0.1、0.01 报警方式 声音≥85dB；红色光 气体类型 CO、CO2、CH4、H2S、O2、SO2、H2等
报警值级别 一级、二级两个级别 报警方式 声音报警 报警值设置 可自行设置报警值 报警值 一级、二级报警级别 零点微调 检测数值和显示数值一致性 显示方式 LED显示+可选OLED显示 工作温度 －10℃～+50℃ 操作方式 按键操作+可选红外遥控操作） 工作湿度 ≤95％RH 安装方式 壁挂；横管；竖管 外形尺寸 120mm*300mm*400mm(主机箱) 最大功耗 ＜2.5w BK1600F软件基本参数 螺纹接口 M20x1.5-6H；内螺纹 采样时间间隔 <0.2S 工作温度 （-40～70）℃ 显示更新速度 1S 工作湿度 （10-95）%RH无凝露 存储 报警记录存储（1000条） 整机重量 1.5～2.0kg 外形尺寸 220x200x110mm 主体材料 压铸铝 SNG650气体选型 产品型号 检测气体 常用测量范围 可选测量范围 检测误差 SNG350-CO 一氧化碳（CO） 0-2000ppm 0-1000ppm ±10% SNG350-C6H6 苯等挥发性有机物（VOC） 0-2000ppm 0-100/1000ppm ±10%FS -
