性能特点：
• 超宽频4通道在线局放（PD）诊断，测量及监视技术，确保测试准确性；
• 四通道同步信号采集，同步误差≤ 2ns，确保定位精度；
• 支持多种传感器，可对电缆、变压器、开关柜等中、高压电力设备进行局放诊断及定位测量;
• 配用脉冲应答器可对长至5km的电缆（XLPE）进行远距离在线局放定位(PDMap©软件选择)测量;
• 可靠性高耐用性强，通过国际电工委员会IEC的电磁兼容及国网北京电科院的双重测试试验;
• 测试时间短。典型现场测试时间为5-10分钟；亦可用作短期（1-48小时）局放在线监视;
• 可实现噪音干扰脉冲自动抑制及局放自动“事件辨识”辨识功能; 国际专利保护；
• 图谱、能量谱、工频相位波形等局放活动显示及事件回放；局放类型自动分类及百分占比显示；
• 使用简单，可自动给出局放严重程度、自动局放类型区分、自动生成测试报告。

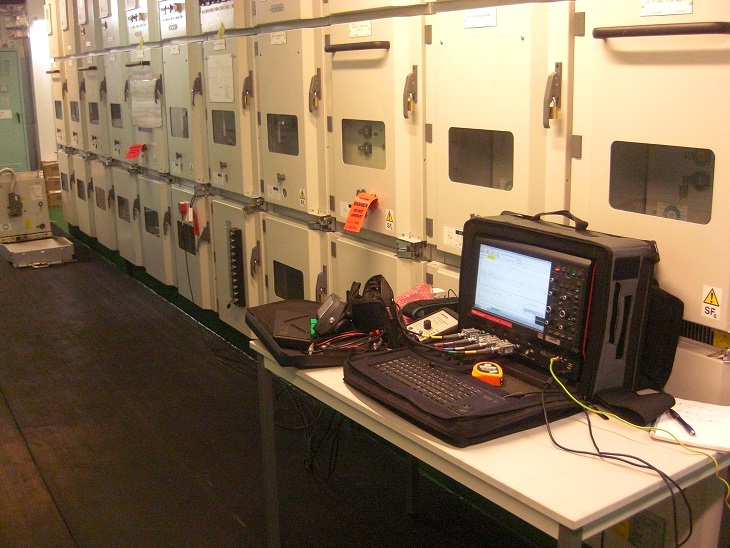

HVPD Longshot™产品采用软式手提箱供应，且随附USB 键盘/鼠标以及外置硬盘。我们为客户提供了针对局放传感器、BNC信号线和配件的多种供货选择。下表给出了主要供货范围。
-
技术参数：
部分技术参数
检测频率范围
0-200 兆赫（超宽带）
同步检测通道
4
同步性（定位准确度标志）
2 纳秒
输入连接类型
同轴电缆接插件（BNC）
输入连接内阻抗
50 欧姆/1 百万欧姆/DC/GND
数据采集
数据捕获方式
连续
触发源
三种：线路/自动/外部
50/60 赫兹的最大采样率
500MS/S
单次采样率
5GS/S
采样存储
12.5MPts/通道
HFCT 传感器测量
分辨率
1dB
准确度
±1dB
频响范围
90Hz - 20MHz
检测通道数
4
传感器接口
BNC
安装方式
钳型设计，方便进行现场的安装和拆卸
地电波传感器（TEV）测量
分辨率
1dB
准确度
±1dB
频响范围
1 MHz - 70 MHz
测量程度（单位）
0 – 70 dB
传感器接口
BNC
安装方式
磁吸附，方便进行现场的安装和拆卸
超声波传感器测量
中心频率
40.0kHz
分辨率
1dB
准确度
±1dB
检测方式
非接触式检测
检测通道
4
信号放大器
内置
人机界面
显示方式
宽 TFT LCD 触屏
显示分辨率
1280X800（高清显示）
音频线输出
3.5 毫米插孔
USB 接口
5
机壳
尺寸（长 X 宽 X 高，mm）
291.7 x 399.4 x 131.31
操作环境
运行温度范围
0-50 摄氏度
待机温度范围
-20-60 摄氏度
相对湿度
<80%
待机状态
95％(无凝露)
电源
电源电压
90-264 伏 AC 50/60 赫兹
功率消耗及联接类型
330VA/IEC
-
配置清单：
1x
带有USB键盘/鼠标的HVPD Longshot™ 局放测试诊断仪
1x
Longshot™ PDGold©及Reader©软
件包。可选择中文界面
4x
CC-SG1 TEV传感器
1x
160GBUSB 外置硬盘
4x
HVPD HFCT 100/50高频传感
1x
主机便携箱
4x
10mBNC电缆
高级防震箱 PELI 1560 PEL156
1x
测量接地保护装置
MEPD01
1x
超声波传感器 AAP001
4x
工频(50/60HZ) 滤波器
FL5060
1x
HFCT140/100 高频传感器 HFCT140
1x
工频电场探测器
PSD/T1
1x
微型局放发生器 MPGEN1
1x
4通道双频滤波器
FIL001
1x
BNC 电缆 10m 四根 RG22310M
-
资料下载：
如有需求 请与本公司联系！
联系方式：010-57325945
