局部放电的电磁波(EM)检测技术


如高压设备(如金属铠装式开关柜MCSG)内主绝缘内存在局部放电(PD),则局放信号持续时间极短(通常为几纳秒),而感应的电流脉冲将沿设备金属外壳或金属导体传播并感应电磁场,表现为电磁波(EM)辐射。该电磁波可沿金属外壳的开口或不连续部位向外传播,此时如将EM传感器置于由电磁波生成的电场内则可得到微弱的感应电流信号并随即转换为上升时延极短的电压信号,通常其幅值仅为几毫伏。该电压脉冲即为通过电磁波检测技术得到的局部放电脉冲信号。


通过局部放电检测带电设备内局部放电实时活动,可反映设备绝缘状况。

1) 探测可导致局部放电的空穴、制造缺陷、污染以及裂缝

2)采用局部放电检测作为预防性诊断措施以避免设备突发性故障

3)有效降低设备维护费用及停机时间

4) 显著提高设备长期运行可靠性

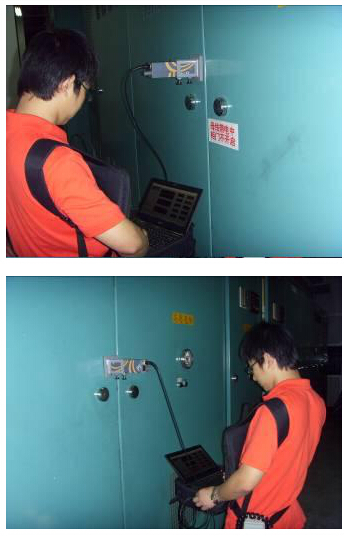

局部放电现场检测
